立信主动式提前预放电避雷针

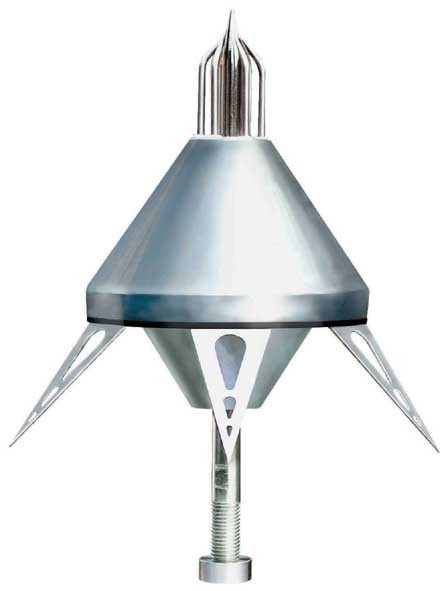

立信主动式提前预放电避雷针

点击查看大图

  • 最小起订：1件
  • 公司所在地：河南.郑州
  • 供应商类型：贸易型
  • 发布日期：2011年5月11日
  • 有效日期：2016年7月15日
  • 会员价：----元

提醒：建议使用支付宝和卖家进行交易。

点此询价 立即订购
详细信息
产品名称：立信主动式提前预放电避雷针产品编号：007-179733
产品商标：0产品产地：广州
产品规格：Unkonw





立信主动式提前预放电避雷针，型号：REP—EXE88











     产品说明



  ● 一支中央收集杆：由电解铜或不锈钢制成的，此杆笔直地贯通空气终端器，所以可造成一条不间断的路径，把闪电电流输送往大地。它一般被固定在至少二米高的直立棒上。
  ● 一组上端电极：用来产生火花。
  ● 一个防水不锈钢盒：与大地连接。
  ● 一个电触发装置：被密封在一个保护盒内。
  ● 一组下端电极：用来收集瞬间产生的电能量。
  ● 运作原理：当雷暴来临时，所产生的能量是相当巨大的（每米达到几千伏），ESE避雷针空气终端从自然界的电场中吸收能量，下端能量收集电极把电能量贮存在触发装置内。每当闪电发生前，电场强度会迅速 增强，当贮存的能量达到某一水平，空气终端便会把信息输送往电触发装置，在空气终端的尖端便会产生火花，并使尖端周围的空气离子化，形成尖端放电现象。
  ● ESE避雷针的触发装置 允许离子在极短的时间内放电，触发系统极度的准确性意味着离子可在极准确的时间被释放，换句话说，在主闪电发生前的刹那间。
  ● ESE避雷针被 设计成从其尖端产生一预期上引放电通道 ，并早于那些邻近高点产生。
  ● ESE系列产品的优点：具有种类繁多的保护半径供不同型号选择；更有效性；  完全主动式系统；  仅当有闪电预兆时，才自我激活；  永久与大地连接，能提高安全性， 质量可靠。

   产品安装位置与应用

  ● 保护半径：
    按法国国际NF17-102规定，针尖应高于保护物水平面2m（h1）以上.当避雷针安装高度不同时（h2.h3...hn），其保护范围（半径）分别RP2，RP3...RPN 。

    计算公式应考虑被保护物的防雷等级；当地的雷暴活动情况和地质地貌。

    Smart-ESE的保护半径与高度（h）、启动抢先时间、避雷针型号、以及与所选的保护级别有关：

当h≥5m时，



注：公式中

   Rp为所考虑的水平面上的保护半径，h为针尖相对于被保护物顶部的水平高度差，D为滚球半径（闪距离）。

    按法国国标的规定：

    第一类建筑物为20m（GB50057-94规定为D=30m），第二类建筑物为45m，第三类建筑物为60m。

    △L为上行抢先距离

    △L=v（米/微秒）×△T(微秒)

    v为导传播速度，实验数据表明：v=1米/微秒

 ● 安装于建筑物顶部或避雷铁塔顶部。
 ● 可用于移动基站站、工矿企业、广微波站、港口码头及多类建筑物的直击雷防护。

     技术规格

 表1：

型号
REP-ESE18
REP-ESE28
REP-ESE68
REP-ESE88
REP-ESE98
最大放电电流
≥200KA（10/350μs）
抗风力强度
≥40m/s
针长
39cm
30cm
37cm
39cm
50cm
提前放电时间 (△T)
20μs
25μs
30μs
38μs
60μs
保护半径
见表
特性
主动放电式
材质
不锈钢/铜
安装方式
螺纹连接
依据标准
法国 NFC17-102（1995）

   REP-ESE系列避雷针保护半径（表2）
   不同型号不同安装高度的ESE主动式避雷针对各类防雷建筑物的保护半径（RP）

   表2.1
第一类防雷建筑物 （D=20m）

h=高于被保护物的水平高度
产品型号
2
3
4
5
6
7
8
10
15
最大值(20)
ESE18
15
22
30
37
37
37
38
38
49
50
ESE28
17
25
34
42
42
43
43
43
44
45
ESE68
19
28
38
47
48
48
48
48
49
50
ESE88
21
35
46
56
56
56
56
57
57
58
ESE98
31
47
63
78
78
78
79
79
79
80

   表2.2
第二类防雷建筑物 （D=45m）
产品型号
h=高于被保护物的水平高度
h
2
3
4
5
6
8
10
15
20
最大值(45)
ESE18
20
31
41
51
52
53
54
57
60
65
ESE28
23
34
46
57
58
59
60
63
65
70
ESE68
26
38
50
63
64
65
66
68
70
75
ESE88
30
45
60
72
73
74
75
77
79
83
ESE98
39
58
78
97
97
98
98
100
101
105

   表2.3
第三类防雷建筑物（D=60m）
产品型号
h=高于被保护物的水平高度
h
2
3
4
5
6
8
10
20
45
最大值(60)
ESE18
22
35
46
58
59
60
62
69
78
80
ESE28
26
39
52
64
65
67
68
75
83
85
ESE68
28
42
56
71
72
73
74
80
88
90
ESE88
33
50
66
81
81
83
84
89
96
98
ESE98
43
64
85
106
107
108
109
113
119
120



     外型尺寸图

    安装连接件
