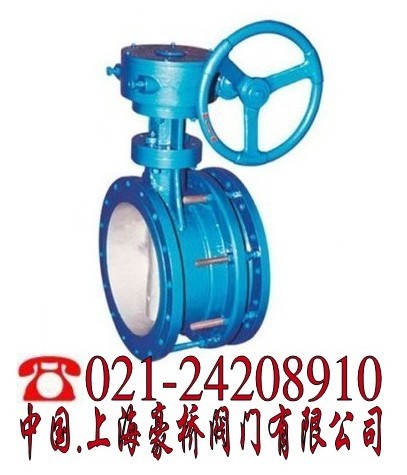

DS343蜗轮伸缩蝶阀
DS343蜗轮伸缩蝶阀

点击查看大图

  • 最小起订：1台
  • 公司所在地：上海.闵行
  • 供应商类型：生产型
  • 发布日期：2014年11月10日
  • 有效日期：2012年10月11日
  • 会员价：----元

提醒：建议使用支付宝和卖家进行交易。

点此询价 立即订购
详细信息
产品名称：DS343蜗轮伸缩蝶阀产品编号：DS343-168071
产品商标：豪桥产品产地：上海
产品规格：200

伸缩蝶阀产品概述：

　　 伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。


伸缩蝶阀产品特点：

1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。


伸缩蝶阀主要技术参数

　公称通经DN(mm)
50～2000
50～1600
　公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
软密封
X:-40℃～90℃;XF:-20℃～200℃
硬密封
碳钢:-29℃～425℃ 不锈钢-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

伸缩蝶阀主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、不锈钢
蝶板
WCB、QT450-10、不锈钢
阀轴
2Cr13不锈钢
密封圈
橡胶
填料
柔性石墨

伸缩蝶阀采用标准

制造标准
JB/T8527-97、GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
检验标准
GB/T 13927-92

DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸 　　　　　　　　　　 　　　　 　 单位：mm

规格
D
D1
D2
Lmax
Lmin
H1
H2
N-Фd
100
220
180
156
216
174
110
170
8-Ф18
125
250
210
184
232
186
123
182
8-Ф18
150
285
240
211
239
194
140
210
8-Ф22
200
340
295
266
264
214
170
238
8-Ф22
250
395
350
319
296
235
195
270
12-Ф22
300
445
400
370
300
250
222
300
12-Ф22
350
505
460
429
320
270
252
330
16-Ф22
400
565
515
480
332
282
285
368
16-Ф26
450
615
565
530
355
305
310
402
20-Ф26
500
670
620
582
365
315
337
438
20-Ф30
600
780
725
682
420
340
393
490
24-Ф30
700
895
840
794
446
396
450
558
24-Ф33
800
1015
950
901
476
426
515
625
28-Ф33
900
1115
1050
1001
506
456
560
685
28-Ф33
1000
1230
1160
1112
516
466
610
750
28-Ф36
1200
1455
1380
1328
560
510
725
880
32-Ф39
1400
1675
1590
1530
590
540
840
987
36-Ф42
1600
1915
1820
1750
630
585
960
1158
40-Ф48
1800
2115
2020
1950
680
630
1060
1258
44-Ф48
2000
2325
2230
2150
730
680
1165
1365
48-Ф48
