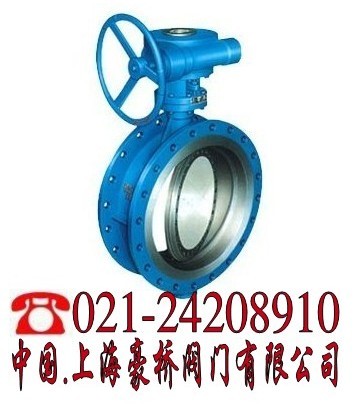

D343H三偏心多层次硬密封蝶阀
  • 最小起订:1
  • 公司所在地:上海.闵行
  • 供应商类型:生产型
  • 发布日期:2014年11月10日
  • 有效日期:2012年10月12日
  • 会员价:----

提醒:建议使用支付宝和卖家进行交易。

点此询价 立即订购
详细信息
产品名称:D343H三偏心多层次硬密封蝶阀产品编号:D343H-168071
产品商标:豪桥产品产地:上海
产品规格:120

产品结构及性能简介

D343H三偏心多层次硬密封蝶阀产品结构

多层次硬密封蝶阀产品,是我公司新开发的长寿命、节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层
次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

D343H三偏心多层次硬密封蝶阀特点

由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能:
2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏:
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

D343H三偏心多层次硬密封蝶阀主要技术参考数

公称通径

DN(mm)

50-1600

公称压力

PN(MPa)

0.6

1.O

1.6

2.5

4.0

试验压力

(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验Seal test

0.66

1.1

1.76

2.75

4.4

气密封试验Ai rTest

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

碳钢:-29%-425% 不锈钢:-40%-600%

D343H三偏心多层次硬密封蝶阀主要零件的材质

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

阀座密封圈

不锈钢、多层次、聚内脂、抗磨材料

阀杆

2Crl3、1Crl3不锈钢、铬钼钢2Crl3,1Crl3

填料



D343H三偏心多层次硬密封蝶阀主要外形连接尺寸                  (单位:mm)

公称通经(DN)

主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
460
164
250
210
8-18
250
210
8-22
270
220
8-26
150
140
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
950
280
505
460
16-22
520
470
16-26
555
490
16-33
400
216
1190
305
565
515
16-26
580
525
16-30
620
550
16-36
450
222
1255
350
615
565
20-26
640
585
20-30
670
600
20-36
500
229
1305
380
670
620
20-26
715
650
20-33
730
660
20-36
600
267
1340
445
780
725
20-30
840
770
20-36
845
770
20-39
700
292
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
1960
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530
2435
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600
2780
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670
3020
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760
3270
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70

驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。 2、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。 3、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。4、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长. 5、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀使用寿命长等特点。6、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
