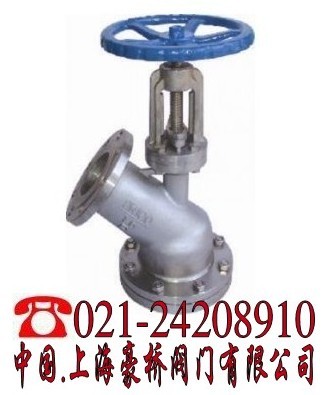

| 产品名称： | HG5-89-2下展式放料阀 | 产品编号： | HG5-89-2-168071 |
| 产品商标： | 豪桥 | 产品产地： | 上海 |
| 产品规格： | 100 |
(1)阀体、
(2)支架：ZG1Cr18N9Ti 、 CF8(304) 、 CF3(304L) 、 ZG1Cr18Ni12M02Ti 、 CF8M(316L) 、 WCB .
(3)手轮：可锻铸铁 球墨铸铁 或钢。
(4)阀杆、
(5)法兰：1Cr18Ni9Ti 、0Cr18Ni9(304) 、 00Cr19Ni11(304L)、 1Cr18Ni12M02Ti、2Cr131Cr1Ni12M02Ti、00Cr17Ni14M02(316L).
(6)阀瓣、
(7)密封圈：WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12M02Ti、2Cr13、0Cr17Ni12M02(316)、00Cr17Ni14M02(316L)
(8)螺柱、螺母：1Cr17Ni2 、35CrMoA、1Cr18Ni9Ti 、45
(9)垫片、
(10)填料：聚四氟乙烯片、柔性石墨环、柔性石墨缠挠垫
(11)填料压盖：WCB 、 1Cr18Ni9Ti 、 0Cr18Ni9(304) 、 00Cr19Ni11(304L) 、 1Cr18Ni 12M02Ti 、Cr130Cr17Ni12M02(316)、 00Cr17Ni14M02(316L)
(12)阀杆螺母：铜
|
性能与用途:
下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理: 下展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式放料阀。手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展式放料阀。
性能参数: 工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等 工作温度为<=175 o C. 不锈钢<=320 o C 碳钢 主要零件材质:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
下展式放料阀连接尺寸：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
