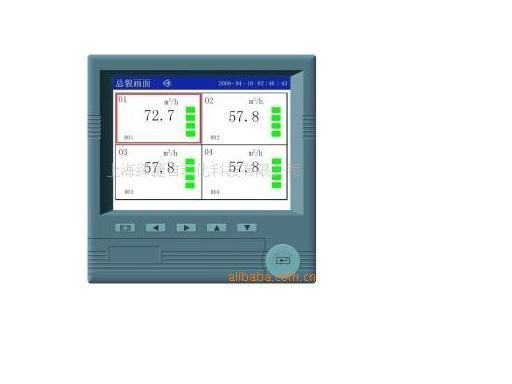

本无纸记录仪是以先进的32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：

◆ 无笔、无纸记录，日常维护工作量非常小，运行费用低；

◆ 采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏，高亮度LED背光永不黑屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；

◆ 采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；

◆ 采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

◆ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

◆ 可以组态显示：工程位号、工程单位、流量累积；

◆ 剪贴板的复制和粘贴功能方便用户的参数设置；

◆ 12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；

◆ 16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；

◆ 配备标准USB 接口，支持USB 1.1 、2.0 优盘，历史数据转存快捷方便；

◆ 标准串行通讯接口： RS485 和 RS232C ， 支持Modbus RTU协议；

◆ 采用新型开关电源，能在交流电源85VAC～264VAC、47～63HZ范围内正常工作；

◆ 提供变送器+24VDC隔离配电，简化了系统，节约了费用；

◆ 仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；

◆ 全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。

Ø         屏幕： 5.6 英寸TFT真彩色图形液晶显示屏或蓝色LCD显示屏、320*240点阵、LED背光；

Ø         精度： 实时显示：±0.2% F.S.；

曲线显示：±0.5% F.S.；

追忆精度：±0.2% F.S.；

（注：热电偶应去掉冷端误差；）

Ø         输入规格：全隔离万能输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；

Ø         隔离阻抗： 20MΩ @ 1000V；

Ø         记录容量： 64/128/192/248MB（FLASH容量可选择）；

Ø         电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；

Ø         电流输入：0-10mA、4-20mA（阻抗250Ω）；

Ø         热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；

Ø         热电偶： S、B、K、T、E、J、F2；

Ø         其它输入信号或分度号需在订货时说明；

Ø         隔离配电输出： 变送器配电+24VDC，最多16路隔离配电，配电≤30mA/路；

Ø         模拟量变送输出：4-20mA；负载能力750Ω（最大）；

Ø         继电器报警输出：12路继电器触点输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；

Ø         补偿方式：

一般气体－－温度、压力补偿测量体积流量；

过热蒸汽－－温度、压力补偿，查表得到工矿密度代入公式计算，求得质量流量；

    饱和蒸汽－－只进行压力补偿，查表得到工矿密度代入公式计算，求得质量流量；

天然气－－温度、压力补偿测量体积流量；

Ø         补偿范围：

蒸汽－－压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；一般气体－－压力 0-60Mpa，温度 -100-500℃，

Ø         累积范围： 0～999999999999；

Ø         通讯、打印：通讯接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接连接微型打印机；

Ø         记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

Ø         记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：
