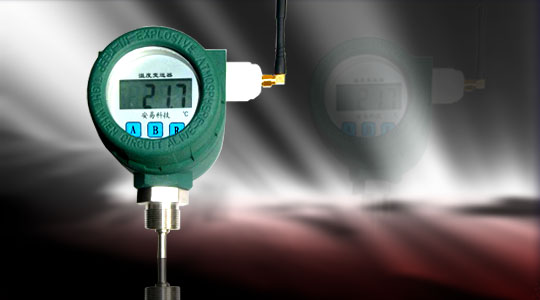

AE520-TC无线型温度变送器

一、概述

AE520-T型无线温度变送器是一种超小型、优良性能、无线传输、高精度的测温仪表。体积小，重量轻、使用安装方便，将控制对象的温度参数变成电信号,传递给显示/调节面板,并对接收终端发送无线信号，对系统实行检测、调节和控制。可直接安装在一般工业热电阻、热电偶的接线盒内，与现场传感元件构成一体化结构。这样不仅节省了补偿导线和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。

无线型温度变送器无线收发数据，通常和无线中继、接收终端、通信串口、电子计算机等配套使用，输出无线信号。直接测量各种生产过程中的-100℃-350℃范围内液体、蒸汽和气体介质以及固体表面温度。该产品的问世大大节省了现场安装布线成本，且使用极为方便。

二、特点

l         带显示，电池供电，输出无线信号。

l         精度高、抗干扰、免维护。

l         带两键操作，可现场标定，数据由单片机处理，稳定性高。

l         冷端温度自动补偿，非线性校正电路。

l         具有防震、防潮、防热、防有害气体的功能。

l         适用范围广，可应用于化工、冶金、石油、电力、水处理、制药、食品等自动化行业。

三、技术指标

l         传感器：PT100

l         供电电压: 电池供电，1-1.5年寿命

l         输出：无线数据传输

l         显示极限环境温度: -40℃～ +85℃

l         环境湿度: 5%-95%，无结露

l         振动 :≤10g，f≤55Hz，振幅≤0.5mm

l         测量范围: -100℃～ +350℃

l         精度: ±0.5％

l         线性: ±0.5%

l         外壳等级：  IP65

l         发射频率： 433MHz

l         自身增益：0-20db

l         通信距离：300米

l         连接螺纹：M20×1.5 （可定做）

四、安装结构

一般规定

变送器采用现场安装式结构，具有一定的防潮、防尘密封功能。

电气连接

电池供电。

管接头连接

根据现场的情况，变送器的管接头连接螺纹可以为M20×1.5，也可以是其他的安装方式，比如壁挂式等。

五、组装图及外型尺寸

1、组装图

2、外型尺寸（探针长度根据客户需求而定）

3、上电操作

（1）、变送器电源启动

打开变送器后盖，直接按下按键启动电池电源，按上则关闭电源。见图1

           图1

(2)、变送器电池更换步骤：

a将后盖拧开，按下按钮，切断电源；

b将底板的两颗固定螺丝拧下，把底板取出；

c将新电池和电池舱中的电池对换；

d安装上底板，并盖紧后盖；

注意：在防暴的情况下，不能开盖操作,拆卸底板时注意，底板安装方向；安装时注意电池连接线不要被压到。

六、参数修改及标定操作

打开前壳面盖，有按钮             和按钮

注意：防爆型仪表，打开面盖后不再防爆。以下的操作再出厂前已全部标定好，如有需要可以重标。

用“A+R”表示先按下A键再按下R键；用“R+A”表示先按下R键再按下A键；

进入功能菜单：按下“A+R”键，进入功能菜单，显示“0001”。

菜单项选择：进入菜单后，按“A”键，菜单项自动增加1。

各菜单的含义如下：

   “0001”：显示的值的零点和小数点位设定。

   “0002”：显示值的满量程值；如温度0-100℃的，此值为“0100”；出厂设定为“0100”。

   “0003”：增益和补偿数据。

   “0004”：零点屏蔽值。禁止修改。

   “0005”：标定零点温度值。

   “0006”：标定满量程温度值，此可用于现场校准温度。

   “0007”：无线数据上报时间间隔，范围为0-24*60，单位分钟。

   “0008”：低二位是无线重发时间间隔，高二位为无线通道设置。

   “0009”：线性补偿值

   “0010”：保留；

   “0011”：保留；

   “0012”：保留；

   “0013”：设备地址，温度范围为20000到29999

   “0014”：RTU地址，范围为1000－9999

   “0015”：时间设定，高二位为小时，低二位为分钟（默认为5秒发射一次数据）

以下以温度-40-100℃的变送器为例，小数点设置为1位，发射间隔为2小时，下限报警温度为5℃，上限报警温度为80℃；设备地址为30010；

1.“显示的值的零点和小数点位设定”：

按“A+R”键，显示“0001”，按“R” 键进入显示以前的设定值，按“A”键最低位值增加；按“R”键移位到高一位，当移动到第3位时，按下“B”键插入标点符号，将值设为“-40.0”。按“A+R”键保存退出。

2．  “显示值的满量程值”：

按“A+R”键，再按“A”键，显示“0002”时，按“R” 键进入显示以前的设定值，按“A”键当前位值增加，按“R”键移位到高一位；将值设为“0100”。按“A+R”键保存退出。

3.“增益和补偿数据”

按“A+R”键，再按“A”键，显示“0003”时，按“R” 键进入显示以前的设定值，按“A”键最低位值增加；按“B”键设定小数点，将值设为“08.50”。按“A+R”键保存退出。此数据出厂时标定，客户无特殊情况无需标定。

4.“零点屏蔽值”

按“A+R”键，再按“A”键，显示“0004”时，按“R” 键进入显示以前的设定值，按“A”键最低位值增加；值设为“0000”。按“A+R”键保存退出。此数据出厂时标定，客户无特殊情况无需标定。

5.“零点温度值”

将温度变送器放入0℃的空间。

按“A+R”键，再按“A”键，显示“0005”时，按“R” 键进入显示以前的设定值，按“A”键最低位值增加；按“R”键移位到高一位，将值设为“0000”。按“A+R”键保存退出。

此时保存时需要等几秒种微处理器计算保存当前的数据。

6.“满量程温度值”

将温度变送器放入100℃的空间。

按“A+R”键，再按“A”键，显示“0006”时，按“R” 键进入显示以前的设定值，按“A”键最低位值增加；值设为“0100”。按“A+R”键保存退出。

此时保存时需要等几秒种微处理器计算保存当前的数据。

7.“无线数据上报时间间隔”：

按“A+R”键，再按“A”键，显示“0007”时，按“R”进入显示以前的设定值；

按“A”键最低位值增加；按“R”键移位到高一位，将值设为“0120”，按“A+R”键保存退出。

8.“低二位是无线重发时间间隔，高二位为无线通道设置”：

出厂保留；

9.“线性补偿值”：

线性补偿值，在初始化时，此值标为0.30；

10.“低温度报警值，0为不报警”：

出厂保留。

11.“高温度报警值，0为不报警”：

出厂保留。

12.“超波动温度报警值，0为不报警”：

出厂保留。

13.“设备地址”：

按“A+R”键，再按“A”键，显示“0013”时，按“R”进入显示以前的设定值；

按“A”键最低位值增加；按“R”键移位到高一位，将值设为“0010”，按“A+R”键保存退出。，此时标示，设备地址为30010；

14.“RTU地址”：

出厂保留；

15.“时间设定，高二位为小时，低二位为分钟”：

出厂保留；（发射时间默认为5秒）

经过以上操作，所有设定已经完成。

七、AE520-T系列温度变送器的选型表

八、操作说明

1、安装。如果是测量管道或罐体里的液体或气体的温度，则可采用螺纹连接安装或法兰连接安装，如果是测试水池或环境温度的，则可采用壁挂式安装，传感器采用航空插头连接线连接。

2、通电。打开变送器的后盖，把开关按钮按下即可使变送器通电工作，此时可看到液晶屏上有温度值显示，没问题后再把后盖拧上并拧紧即可。，此时无线温度变送器就已经可以正常工作了，操作简单方便。

九、附件

无线温度变送器有：分体安装、一体化安装、法兰安装、卡装及航空插头连接线安装等产品。
