SHT628  无线转4-20mA模块

一、概述

无线转4-20mA模块，主要与本公司生产的无线温度变送器，无线压力变送器，无线流量计及无线密度仪，4-20mA转无线模块等无线发射端产品相配套的，将发射端的无线信号接收后，进行变送、转换、传输、运算，转换成需要的4-20mA信号。与我司发射端的产品一起完成信号的传输工作。

二、功能特点

l 将我司的无线压力、温度、流量、液（物）位、密度等无线产品发射的无线数据接收，并转换成4-20mA输出；

l 无线输入

l AO1、GND，AO2、GND为两路4-20mA输出；

l 通过RS232接口可以设定各种参数；RS232通道协议为MODBUS协议

l RS232和4-20mA同步输出接收数据

l 体积小

l 性价比高

三、技术参数

l  供电电压 ：24VDC±10%

l  输    入 ：无线信号

l  无线频率 ：433MHZ

l  无线增益 ：10dbm

l  无线距离 ：300米/500米（视距）

l  输    出 ：两路4-20mA输出,RS232/RS485

l  负载能力 ：400欧

l  有线协议 ：MODBUS协议

l  型    号 ：AE628

l  环境温度 ：-40℃～+85℃

l  环境湿度 ：5%～95%，无结露

l  振    动 ：≤10g，f≤55Hz，振幅≤0.5mm

l  接    地 :在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地

四、安装及接线结构

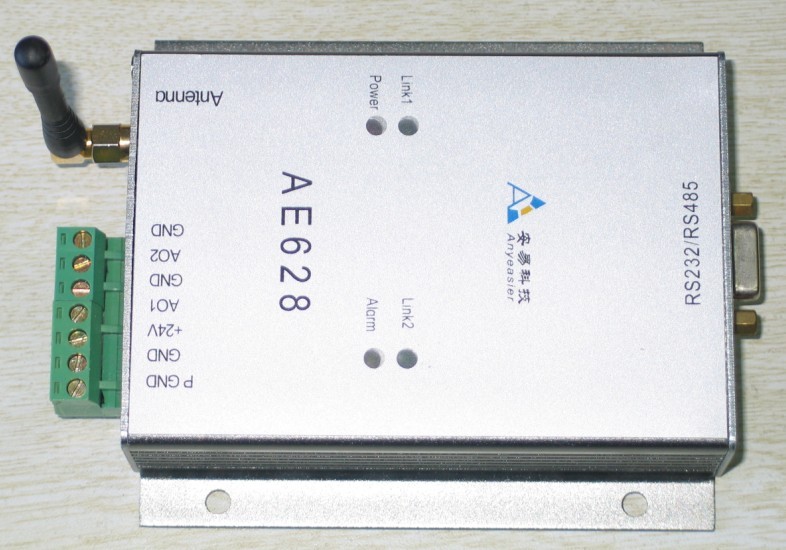

 1、版面示意图

2、接口说明

     2.1电源接口

     PGND :大地，可以不接。

     VCC:24V+

     GND:24V-

     2.2 RS232/RS485接口

RS232 接口/RS485接口

     2.3传感器接口

        AO1,GND :第1路接入。AO1,为4-20mA的电流输入口。GND为电流回路输出口。

        AO2,GND :第2路接入。AO2,为4-20mA的电流输入口。GND为电流回路输出口。

     2.3 运行指示

       2.3.1 Link1、Link2备用。

       2.3.2 Power灯为电源指示灯，系统上电后，系统正常运行亮灯。

       2.3.2 Alarm灯为无线信号指示灯。指示灯亮时，有无线信号传入，模块工作正常。

       2.3.2 Antenna灯为无线天线的接口。

五、参数设置

1、 通信数据规则

传输协议：MODBUS 协议

RTU号范围：001～255（000为广播RTU号）

通信参数：参数可通过两键设定，选项如下

l 校验位：偶校验

l 波特率：9600

l 停止位：1位

2、RTU地址说明

功能码  03 可上位机修改，存储运行参数

RTU地址 说明

40001 RTU设备号

40002 波特率参数和 校验位参数   默认为9600，偶校验

40003 无线通道号，默认为6通道

40004 允许的4-20mA输出通道数，默认为2

40005 第一路4-20mA所对应的无线设备号

40006 第二路4-20mA所对应的无线设备号

40007 第一路4-20mA通路零点显示值

40008 第一路4-20mA通路满量程显示值

40009 第一路4mA对应的数字值

40010 第一路20mA对应的数字值

40011 第二路4-20mA通路零点显示值

40012      第二路4-20mA通路满量程显示值

40013 第二路4mA对应的数字值

40014 第二路20mA对应的数字值

40015 标定标示  “0”正常工作 ；“1”标定第一路4mA电流值；“2”标定第一路20mA电流值；“3”标定第二路4mA电流值；“4”标定第二路20mA电流值；

40016 报警输出标示位：1，标示报警时输出零点4mA，0标示报警时输出满量程20mA，>=2标示不报警。

40017 超时满量程输出20mA的时间间隔参数，单位为秒；

     40018 超时无线重启单位 0.5秒；

能码04 上位机不可修改，存储采集数据

RTU地址 说明  所有为UINT型

30001 第一路无线数据值

30002      第二路无线数据值

30003 第一路无线信号强度

30004      第二路无线信号强度

30005      模块重启次数统计

30006      第一路无线接收次数统计

30007      第二路无线接收次数统计

2、使用时举例

        2.1 设现有1个量程为0-25MPa的无线压力变送器，设备号为10001，无线数据放大倍数为100倍；1个量程为0-25℃的无线温度变送器，无线数据放大倍数为10倍，设备号为20001；

        2.2 设置AE628内部参数，见下图

        2.3 使用通用软件MODSCAN；

        2.4 打开串口波特率9600，偶校验；AE628设备号为1；

        2.5 见上图，设置地址，长度和3寄存器显示如上图；

        2.6  地址40001显示的为AE628设备号 为1；出厂时设置好，无需修改。

        2.7  地址40002显示的为波特率和校验为 514，代表波特率9600，偶校验；无需修改。

        2.8  地址40003无线通道号为6；出厂时设置好，无需修改。

        2.9  地址40004允许的4-20mA输出通道数，默认为2。

        2.10 地址40005的数据为第一路4-20mA对应的无线设备号；初始值为65535，如果不是，将其修改为65535。而后打开无线温度变送器开关，一分钟内，AE628会自动收到无线温变的信号，并且登陆它的设备号为：20001；此时无线温度变送器设置在第一路的4-20mA输出上；

        2.11 地址40006的数据为第二路4-20mA对应的无线设备号；初始值为65535，如果不是，将其修改为65535。而后打开无线压力变送器开关，一分钟内，AE628会自动收到无线压力变送器的信号，并且登陆它的设备号为：10001；此时无线压力变送器设置在第二路的4-20mA输出上；

        2.12  地址40007第一路4-20mA通路零点显示值，双击设置为0

        2.13  地址40008第一路4-20mA通路满量程显示值，双击设置为250，25*10=250,标示放大倍数为10倍。

        2.14  地址40009出场标定4-20mA的4mA电流，用户不要修改；

        2.15  地址40010出场标定4-20mA的20mA电流，用户不要修改；

        2.16  地址40011第一路4-20mA通路零点显示值，双击设置为0

        2.17  地址40012第一路4-20mA通路满量程显示值，双击设置为2500，25*100=2500,标示放大倍数为100倍。

        2.18  地址40013出场标定4-20mA的4mA电流，用户不要修改；

        2.19  地址40014出场标定4-20mA的20mA电流，用户不要修改；

        2.20  地址40015设为正常工作为0；

        2.21  假设超时收不到无线信号时，报警输出4mA。则将40016设置为1。

        2.22  假设超时时间为20秒，就是说，超过20秒还收不到无线数据的化，则报警。将40017设置为20。

        2.23  40018设置模块重启时间。

       通过以上设置，全部设置完成；可以使用。

       打开30001地址可以看见，内部数据为3130；此为无线温变的数据，除以10后为313℃；此时在第一路上接上电流表后，可以看见对应电流输出；

       打开30002地址可以看见，内部数据为1636；此为无线压变的数据，除以100后为16.36MPa,此时在第二路上接上电流表后，可以看见对应电流输出；

六、售后服务

    本产品售出后，质保一年！
