SHT520-TC  无线型PT100温度变送器

一、概述

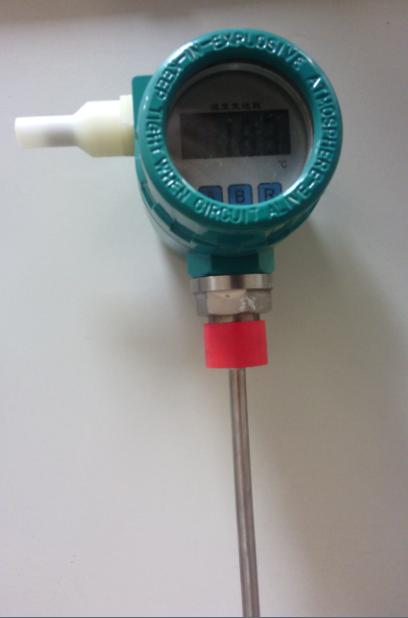

   SHT520-TC 无线型温度变送器采用一体化设计。可连接工业热电阻PT100和工业热电偶等传感器。SHT520-TB数显型温度变送器现场带数字显示，同时将控制对象的温度参数变成无线信号,远传至控制终端。

无线型温度变送器可直接测量各种生产过程中的-200℃~600℃范围内液体、蒸汽和气体介质以及固体表面温度。 常和无线中继、接收终端、通信串口、电子计算机等配套使用，输出无线信号。使用该产品可节省安装布线成本，且使用极为方便。

二、特点

l 带显示，电池供电，输出无线信号。

l 精度高、抗干扰、免维护。

l 带三键操作，可现场标定，数据由单片机处理，稳定性高。

l 冷端温度自动补偿，非线性校正电路。

l 具有防震、防潮、防热、防有害气体的功能。

l 适用范围广，可应用于化工、冶金、石油、电力、水处理、制药、食品等自动化行业。

三、技术指标

l 传感器：PT100

l 供电电压: 电池供电，1-1.5年寿命

l 输出：无线数据传输

l 显示极限环境温度: -40℃～ +85℃

l 环境湿度: 5%-95%，无结露

l 振动 :≤10g，f≤55Hz，振幅≤0.5mm

l 测量范围: -200℃～ +500℃

l 精度: ±0.5％

l 线性: ±0.5%

l 外壳等级： IP65

l 发射频率： 433MHz

l 自身增益：0-20db

l 通信距离：可视距离300米

l 连接螺纹：M20×1.5 ，法兰安装，或定做

四、安装结构

一般规定

变送器采用现场安装式结构，具有一定的防潮、防尘密封功能。

电气连接

除接地端子外，所有端子具有充分保护，以防止偶然的接地，外接线端子有明显的标志，标明有正端、负端和接地端。

管接头连接

变送器测量管接头连接螺纹为M20×1.5。

五、组装图、外型尺寸及操作方法

1、组装图

2、外型尺寸

3、上电操作

（1）、变送器电源启动

打开变送器后盖，直接按下按键启动电池电源，按上则关闭电源。见图1

           图1

(2)、变送器电池更换步骤：

a将后盖拧开，按下按钮，切断电源；

b将底板的两颗固定螺丝拧下，把底板取出；

c将新电池和电池舱中的电池对换；

d安装上底板，并盖紧后盖；

注意：在防暴的情况下，不能开盖操作,拆卸底板时注意，底板安装方向；安装时注意电池连接线不要被压到。

六、参数修改及标定操作

标定操作：三键操作

打开前壳面盖，有按钮 A、B和按钮

注意：防爆型仪表，打开面盖后不再防爆。以下的操作再出厂前已全部标定好，如有需要可以重标。

用“A+R”表示先按下A键再按下R键；用“R+A”表示先按下R键再按下A键；

进入功能菜单：按下“A+R”键，进入功能菜单，显示“0001”。

菜单项选择：进入菜单后，按“A”键，菜单项自动增加1。

各菜单的含义如下：

   “0001”：显示的值的零点和小数点位设定。

   “0002”： 显示值的满量程值；如温度0-100℃的，此值为“0100”；出厂设定为“0100”。

   “0003”：增益和补偿数据。

         //以下在设置锁定位后，需要连续按5秒才能进入。

   “0004”：零点温度标定值。

   “0005”：中间点温度标定值。

   “0006”：满量程温度标定值。

   “0007”：无线数据上报时间间隔，范围为0-9999，单位0.5秒。

   “0008”：地位设定锁定位，0：不锁定；1：锁定  ，高位无线通道设置。

   “0009”：电池零点。

   “0010”：电池满量程。

   “0011”：数据上传放大倍数，1：放大10倍，2：放大100倍，3：放大1000倍，超过4放大10000倍；

   “0012”：设备地址低位设置，如设备号20002，输入0002.

   “0013”：设备地址低位设置：  默认2是温度、1是压力；

              设备地址高位设置：  0，只发送温度

                                  1，发送温度+电池量

出厂时，无线型温度变送器的各个通道已有厂家标定完毕。用户需要修改时，请联系厂家技术人员，在技术人员的指导下做修改。

七、现场安装图及注意事项

1、注意事项

（1）、安装前，检查配件是否齐全，紧固件有无松动,将天线拧紧。

（2）、安装时，注意轻拿轻放，切勿敲、摔。将天线拧紧后即可正常工作

（3）、安装后，加电后，禁止非操作人员打开前盖，如操作人员误操作后，严禁保存，断电后重新开启即可。

2、现场安装图

八、操作说明

1、安装。如果是测量管道或罐体里的液体或气体的温度，则可采用螺纹连接安装或法兰连接安装，如果是测试水池或环境温度的，则可采用壁挂式安装，传感器采用航空插头连接线连接。

2、通电。打开变送器的后盖，把开关按钮按下即可使变送器通电工作，此时可看到液晶屏上有温度值显示，没问题后再把后盖拧上并拧紧即可。，此时无线温度变送器就已经可以正常工作了，操作简单方便。

九、附件

无线温度变送器有：分体安装、一体化安装、法兰安装、卡装及航空插头连接线安装等产品。
