T623  无线接收数显仪表

概述

    该无线接收数显仪表是相对我司的无线产品特地研发的，与我司的无线转化信号发送模块、无线压力变送器、无线温度变送器、无线流量计及无线密度仪等无线产品组成无线输送的遥测系统。其主要功能是接收我司无线产品的信号，做显示、控制、报警、及转化信号等。其将我司的无线压力、无线温度，无线流量计及无线密度仪的信号可转换成RS232、RS485或4-20mA信号输出，可以和PLC、DCS、RTU、PC机、串口电台等设备直接相连

一、特点

l 接收多路无线信号，一台接收多台设备，可以减少设备的数量，降低成本，而且节约 空间；

l 接收、显示可同时接压力变送器、温度变送器、及其他无线信号模块等混合信号。

l 通过RS232接口可以设定各种参数；RS232通道协议为MODBUS协议

l 可以设置参数，切换位置。

l 显示清晰

l 性价比高

l 技术咨询QQ：291580115

l 无线接收终端的技术指标

l 供电电压: AC220V±20％/ DC24V±10％

l 输入： 无线数据输入

l 输出： RS232/RS485

l 输出协议：MODBUS协议

l 发射频率： 433MHZ

l 发射距离： 视距300m

l 环境温度: -40℃～+85℃

l 环境湿度: 5%～95%，无结露

l 功能：接收来自本公司的无线压力和无线温度等无线产品的数据，将无线数据转成RS232或RS485接口输出，可以和PLC、DCS、RTU、PC机、串口电台等设备直接相连；可以现场显示，便于现场观测。

四、SHT623－DSPL无线接收终端传输协议

1、通信数据规则

传输协议：MODBUS 协议，RTU协议。

RTU号范围：001～255（000为广播RTU号）。

通信参数：参数可通过两键设定，选项如下

l 校验位：偶校验，奇校验，无校验

l 波特率：19200, 14400， 9600,4800,2400,1200

l 停止位：1位

2、RTU地址说明

读功能码  0x03 可上位机修改，存储运行参数。

写功能码  0x10     向RTU地址中写入数据。

RTU地址

40001 SHT623设备号，（0xff 适用于任何设备，但仅限于读取设备号时用）。

40002 波特率参数可设：数据的低8位为波特率设置，值可为5,6,7,8,9,10

分别代表19200, 14400，9600,4800,2400,1200

           数据的高8位为：校验位设置，值为0偶校验， 1无校验，2奇校验。

40003 无线信号通道：默认为6。

40004 需要处理的无线设备的数量COUNT_NUM,COUNT_NUM最大值为50个。

40005     无线设备号配置；即需要接收的无线设备通道。

如果值0XFFFF，则接收一个后，就将设备号填入此。

    。。。。。。。。

 4000N     无线设备号配置；即需要接收的无线设备通道。

如果值0XFFFF，则接收一个后，就将设备号填入此。

4000N-4005=COUNT_NUM。

读功能码 0x04 上位机不可修改，存储采集数据。

RTU地址 说明  所有为UINT型。

30001 第一设备号无线设备值

30002      第一设备号无线设备信号强度

30003 第二设备号无线设备值

30004      第二设备号无线设备信号强度

。。。

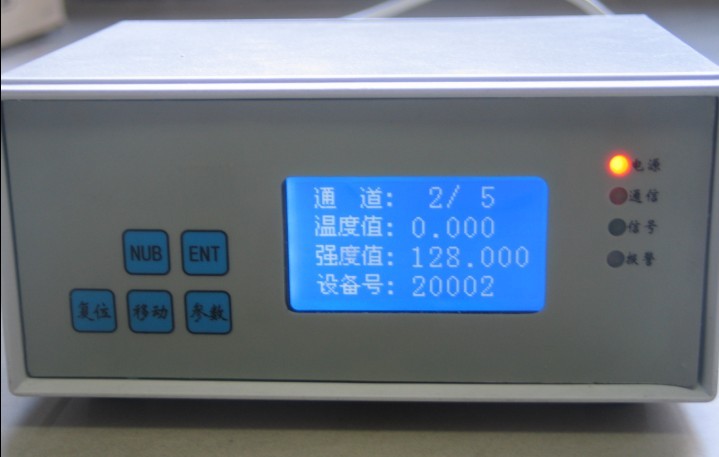

五、SHT623面板操作指南

1、指示灯定义

l 报警：预留。

l 通信：串口通信时候，通信灯闪烁。

l 信号：当接收终端接收到无线设备信号时，信号灯闪烁。

l 电源：设备上电时，电源灯亮。

2、按键定义

l “复位”键，按下后，系统复位。

l “NUM”键，修改参数时，数值增加。

l “ENT”键，修改参数时，数值减少。

l “移动”键，修改参数时，按下“移动”，切换修改位。

l “参数”键，第一次，按下，进入参数设置界面，再次按下后，退出参数设置界面，并保存数据。

注：进入参数设置界面后，通信，无线通信终断。

3、面板参数定义

   默认值界面

设备号：1

设备号：为该接收终端的设备号，有效值从1到255

波特率：前值为波特率参数，

值可为5,6,7,8,9,10分别代表19200, 14400，9600,4800,2400,1200

       后值为：校验位设置，值为0偶校验， 1无校验，2奇校验。

无线号：参数默认为6，不用改，修改无效。

组网量：前值为允许的无线设备接入量，最大值为50。

        后值为无线设备自动登陆锁定，1代表锁定，无线设备无法自动登陆；0代表开启，附近的无线设备可以自动登陆到此接收终端。

4、按键操作流程描述

1，首先按下“参数”键进入参数设置界面

2，按下“移动”键，移动到想要修改的项，按下“NUM”或“ENT”键修改想要的值，

3，按下“参数”键，退出并且保存设置；

4，按下“复位”键，系统重启。

六、SHT623无线应用实例

多点压力采集组网

                      。。。。

  N个无线压力变送器（最多可以达到50个）

操作说明：1、供电。插上电源，并把设备后面的开关打开，液晶屏即可正常显示。

           2、用串口线将终端设备与PC等设备连接，如只是显示不需控制，则不用连接。
