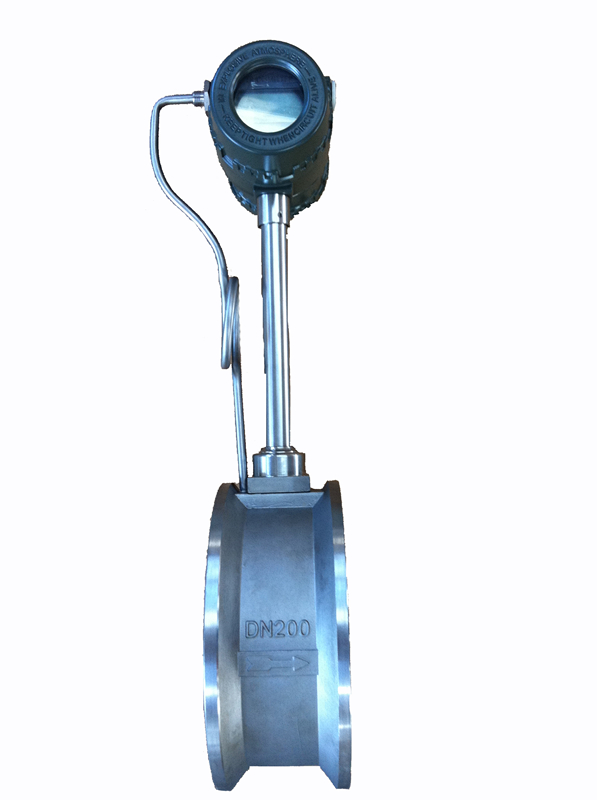

  温压补偿一体式涡街流量计：
    涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是：压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。
     本仪表采用压电应力式传感器,可靠性高,可在-20℃～+450℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量产品 。
     为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
      1.公称通径(mm)：15，25，40，50，65，80，100，125，150，200，250，300，(200～2000插入式)  非标产品可根据用户要求特殊定做
2.公称压力(MPa)：DN15-DN200  4.0(>4.0协议供货)，DN250-DN300  1.6(>1.6协议供货)
3.介质温度(℃)：压电式：-40～260，-40～320；电容式：  -40～300,  -40～400，-40～450（协议订货）
4.本体材料：仪表外壳采用铝合金,1Cr18Ni9Ti，(其它材料协议供货)
5.允许振动加速度：压电式:0.2g            电容式:1.0～2.0g
6.精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
7.范围度：1：6～1：30
8.供电电压：传感器：+12V  DC，+24V  DC；变送器：+12V  DC  ，+24V  DC；电池供电型：3.6V电池
9.输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
10.压力损失系数：符合JB/T9249标准　Cd≤2.4
11.防爆标志：本安型：ExdⅡia  CT2-T5隔爆型：ExdⅡCT2-T5
12.防护等级：普通型IP65          潜水型  IP68
13.环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
14.适用介质：气体、液体、蒸汽
15.传输距离：三线制  脉冲输出型：≤300m，两线制标准电流输出型  (4～20mA)：负载电阻≤750Ω
16.信号线接口：内螺纹M20×1.5
17.现场液晶双行显示（温度补偿型）方式：可循环显示温度、压力、瞬时流量、累积流量等参数。
