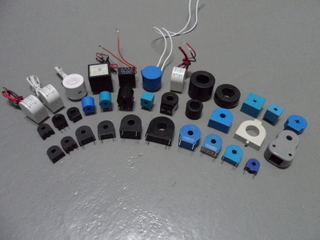

单匝穿心式 PCB 微型精密电流变换器
  • 最小起订:10
  • 公司所在地:山东.济南
  • 供应商类型:生产型
  • 发布日期:2015年7月11日
  • 有效日期:2013年7月21日
  • 会员价:6元

提醒:建议使用支付宝和卖家进行交易。

点此询价 立即订购
详细信息
产品名称:单匝穿心式 PCB 微型精密电流变换器产品编号:2013072101-161860
产品商标:华控产品产地:济南
产品规格:Unkonw

微型精密电流变换器

单匝穿心 PCB 系列

单匝穿心式 PCB 微型精密电流变换器,输出均为 mA 级电流。使用时,一

次侧需单匝穿过变换器的中心孔,二次输出 mA 级电流信号经外接运放或直接并

联电阻将电流信号再变换成电压信号。一般二次取样电阻小于 200Ω,否则有可

能使变换器出现饱和,输出波形发生畸变。

‹ 特点

ƒ 体积小、精度高、一致性好

ƒ 采用高导坡莫合金或纳米晶,线性好

ƒ PCB 焊接,环氧树脂浇注

‹ 应用

适用于体积小,精准度高的各类仪表、变送器、电量监测仪等场合

‹ 电路连接图

‹ 性能指标

电气参数 机械参数

工作频率 50-400Hz  外       壳 PBT 或 ABS,阻燃等级 94-V0

额定输入 0-250A                骨       架    PBT

测量范围 5%In-120%In  铁       芯     坡莫合金或纳米晶

额定输出 0-100mA         内部结构 环氧树脂浇注

比 值 差 ≤± 0.1%  施       工 PCB 焊接

相 位 差 ≤ ±分 工作温度 -25℃~+75

介质强度 2.5KV/1mA/1min  环境湿度 ≤85%

绝缘电阻  DC500V/1000MΩ min  输出连接  引脚
