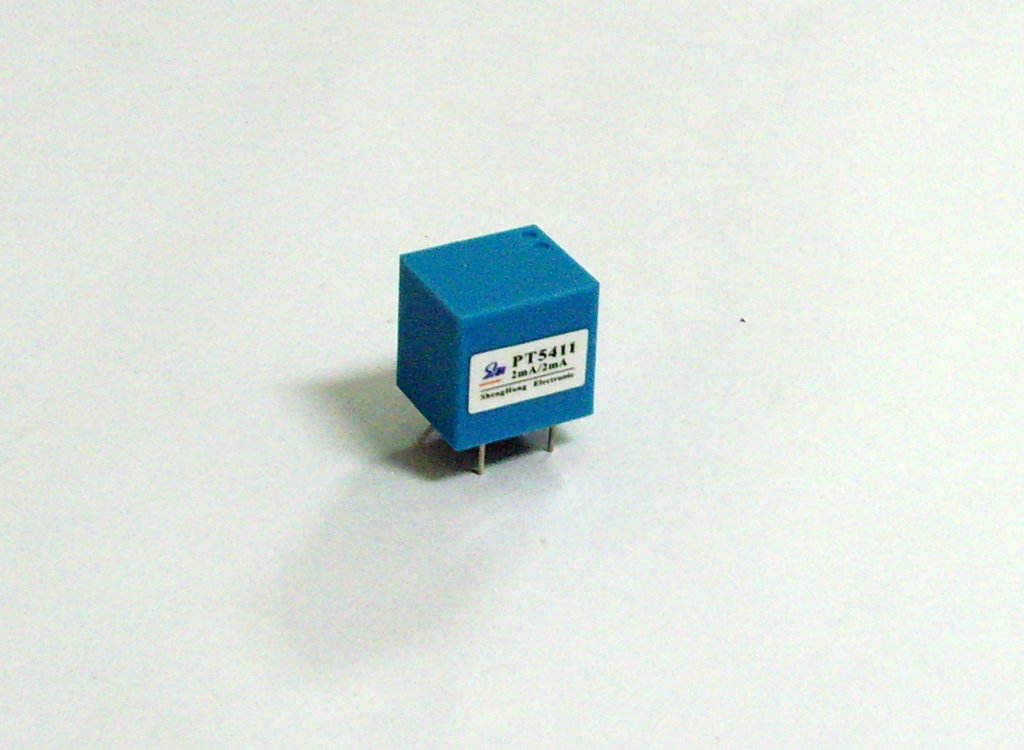

微型精密电压互感器

PT 系列

PT 系列电压互感器，工作原理等同变压器，电压直接施加于初级绕组，次

级直接输出电压，不必外接运放，避免了运放的温飘等不稳定因素,大大提高了

可靠性。

‹ 特点

ƒ 体积小、精度高、一致性好

ƒ 采用硅钢或纳米晶，线性好

ƒ PCB 焊接或螺丝固定，环氧树脂浇注

‹ 应用

适用于体积小，精准度高的各类仪表、变送器、微机保护、电量监测仪、

变电站自动化等场合

‹ 电路连接图

‹ 性能指标

电气参数 机械参数

工作频率 50-400Hz  外       壳 PBT，阻燃等级 94-V0

额定输入 0-630V  骨       架    PBT

测量范围 5%In-120%In  铁       芯     硅钢或纳米晶

额定输出 0-10V  内部结构 环氧树脂浇注

比 值 差 ≤± 0.1％  施       工 PCB 焊接或螺丝固定

相 位 差 ≤ ±10 分 工作温度 －25℃～＋75℃

介质强度 3KV/1mA/1min  环境湿度 ≤85%

绝缘电阻  DC500V/100MΩ min  输出连接 引脚或引线
