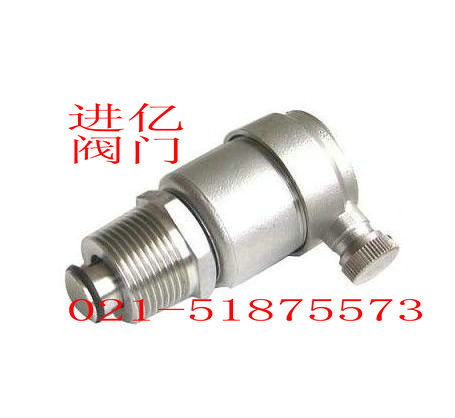

排气阀的结构特点、参数、用途、使用说明 排气阀是管道系统中必不可少的辅助元件，广泛应用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道，达到正常工作。如不装此阀，管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。 作用原理:当水进入管路时,塞头停在定位架下部,进行大量排气，当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管道安全。 排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。 　　工作原理： 　　排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。 　　排气阀的优点： 　　1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。 　　2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。 　　3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。 　　安装：排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。 　　微量排气阀 　　在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET）使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。 　　单杆式（SIMPLE LEVER TYPE）微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304S.S不锈钢，内部使用标准排气孔径1/16"，适合用于最高达PN25工作压力环境。 　　主要规格： 　　公称通径：DN15-DN25 　　公称压力：PN10 PN16 PN25 　　复合式排气阀 　　本阀为圆桶状阀体，其内部主要含有乙组不锈钢球（STAINLESS STEEL BALL），杆（FLOAT ARM）及塞（POPPET）。本阀装设于泵浦出水口处或送配水管线中，用以大量排除管中集结之空气，或于管线较高处集结之微量空气排放至大气中，以提高管线及抽水机使用效率，且于管内一旦有负压产生时，此阀迅速吸入外界空气，以保护管线因负压所生产之毁损。 　　操作原理：当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。 　　整体单球式复合式排气阀（清水用） 　　压力等级：PN10 　　公称通径：DN25-100mm 　　(DN25为螺纹式，其余为法兰式) 　　分离式复合式排气阀（清水 污水共用） 　　压力等级：PN10 　　公称通径：DN250-300mm 　　整体双球式复合式排气阀 　　压力等级：PN10 　　公称通径：DN250-300mm 　　污水复合式排气阀 　　污水复合式排气阀原理与清水复合式排气阀相同，只是将结构略作改动，即将阀体加长，杠杆机构略作修改，使污物只积在阀体下部，不影响排气，不致漏水。 　　主要规格： 　　压力等级：PN10 　　公称通径：DN50-200mm
