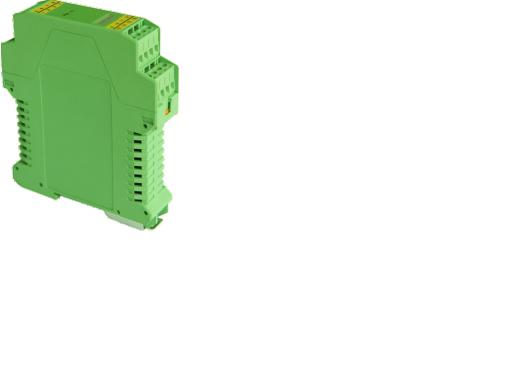

[table=98%][tr][td][align=center]TA8000信号隔离器[/align][/td][/tr][tr][td][/td][/tr][tr][td][img]http://www.ppzw.com/ubb/UploadFile/201012/201012041643142046.jpg[/img][/td][/tr][tr][td][/td][/tr][tr][td][font=Verdana] ·开关量输入隔离器 ·开关量输出隔离器 ·电源配电隔离器 ·直流电流或电压输入隔离器 ·热阻热偶输入智能温度变送器 ·通用输入智能温度变送器 ·符合HART协议的智能温度变送器 ·二线制回路供电型隔离器 ·高精度无源隔离器 ·含隔离功能的报警设定器 TA8000系列信号隔离器通用技术规格 TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 产品特点 产品标签粘贴部位 ◆ 模块化: 内部电路功能模块化。 ◆ 通道数：单通道; 双通道; 多通道; 一入二出; 一入多出。 ◆ 供电方式：独立的直流电源供电；回路供电。 ◆ 功能：给现场仪表配电；信号隔离传输；信号转换； 信号多路分配；报警设定。 ◆ 匹配信号及现场仪表： ·开关、接近开关输入 ·驱动阀门、指示灯等现场设备的电源输出 ·二线制、三线制变送器电流输入 ·支持HART通讯协议的二线制变送器电流输入 ·直流电流/电压信号输入、输出 ·频率信号输入 ·交流电量信号输入 ·热电偶、热电阻温度信号输入 结构及外形图 ◆仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 ◆接线端子：可插拔的接线端子。 ◆外形尺寸：22.5×99×114.5（mm） TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 ◆ 仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 TA8000 系列仪表型号及代码编制规则说明[table][tr][td=1,1,34]TA [/td][td=1,1,28]8 [/td][td=1,1,39][/td][td=1,1,23][/td][td=1,1,52]- [/td][td=1,1,30][/td][td=1,1,30][/td][td=1,1,23][/td][td=1,1,57]- [/td][/tr][tr][td=1,1,34]① [/td][td=1,1,28]② [/td][td=1,1,39]③ [/td][td=1,1,23]④ [/td][td=1,1,52]⑤ [/td][td=1,1,30]⑥ [/td][td=1,1,30]⑦ [/td][td=1,1,23]⑧ [/td][td=1,1,57]⑨ [/td][/tr][/table]①：本系列仪表命名为TA。 ②： 以“ 8 ”字开头, 与后边的三位数字 构成8000系列隔离器。 ③： 产品类型 (见表1) ④： 通道数 (见表2) ⑤： 第一路输入 (见表3) ⑥： 第二路输入 (见表3, 无第二路输入, 代码为“ 0 ”) ⑦： 第一路输出 (见表3) ⑧： 第二路输出 (见表3, 无第二路输出, 代码为“ 0 ”) ⑨： 特规功能 (见表4,除有特别说明的以外,如果没有任何特殊功能的产品,则不选择此项代码) 表一产品类型[table][tr][td=4,1,673][table][tr][td=1,1,45]代码 [/td][td=1,1,282]说 明 [/td][td=1,1,72]供电方式 [/td][/tr][tr][td=1,1,45]o1 [/td][td=1,1,282]开关量输入(有线路故障检测功能 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o2 [/td][td=1,1,282]开关量输入((1入2出, 特殊的) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o6 [/td][td=1,1,282]开关量输出(单通道, 双通道 可选 ) (允许控制开关 [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o7 [/td][td=1,1,282]开关量输出直接连在直流电源回路上) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]11 [/td][td=1,1,282]变送器、电流源输入 (单通道, 双通道, 1入2出 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]12 [/td][td=1,1,282]二线制变送器输入(回路供电 ,支持HART信号) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]13 [/td][td=1,1,282]二线制变送器输入(支持HART信号 可选 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]14 [/td][td=1,1,282]变送器、电流源输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]15 [/td][td=1,1,282]变送器、电流源输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]21 [/td][td=1,1,282]直流信号输入(单通道, 双通道, 1入2出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]22 [/td][td=1,1,282]直流信号输入(单通道, 双通道 可选) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]24 [/td][td=1,1,282]直流信号输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]26 [/td][td=1,1,282]直流电压信号输入 (向现场仪表配电,1~5V,0~5V,0~10V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]27 [/td][td=1,1,282]直流电压信号输入(向现场仪表配电,-0~10mV,0~1V,0~2V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]28 [/td][td=1,1,282]直流毫伏信号输入(毫伏输入/毫伏输出) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]31 [/td][td=1,1,282]无源隔离器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]32 [/td][td=1,1,282]无源隔离器(4~20mA , 支持HART信号) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]33 [/td][td=1,1,282]电流信号输出(驱动现场电气转换器,阀门定位器 ,0/4~20mA输入,0/4~20mA输出,输出负载≤680Ω) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]34 [/td][td=1,1,282]电压或电流信号输出 (0~5 V,0~10V,0~20mA输入; 0~5 V,0~10V,0~20mA输出, 输出配电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]36 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器(给变送器配电,支持HART信号传输 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]37 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]38 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]41 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]42 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]51 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]52 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]53 [/td][td=1,1,282]热电阻输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]56 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]57 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]61 [/td][td=1,1,282]热电阻/热电偶通用输入 (USB接口,智能型 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]62 [/td][td=1,1,282]热电阻/热电偶通用输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]66 [/td][td=1,1,282]电阻/电位器输入(电阻值输入; 4~20m A或1~5V 输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]71 [/td][td=1,1,282]变送器、电流源输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]72 [/td][td=1,1,282]直流电流信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]73 [/td][td=1,1,282]直流电压信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]74 [/td][td=1,1,282]热电阻输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]75 [/td][td=1,1,282]热电偶输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][/table]TA8000 series[table][tr][td=2,1,172]表2通道数 [/td][/tr][tr][td=1,1,86]代码 [/td][td=1,1,199]说 明 [/td][/tr][tr][td=1,1,86]1 [/td][td=1,1,199]单通道(1入1出) [/td][/tr][tr][td=1,1,86]2 [/td][td=1,1,199]双通道(2入2出) [/td][/tr][tr][td=1,1,86]3 [/td][td=1,1,199]1入2出 [/td][/tr][tr][td=1,1,86]4 [/td][td=1,1,199]1入3出 [/td][/tr][tr][td=1,1,86]5 [/td][td=1,1,199]1入4出 [/td][/tr][tr][td=1,1,86]6 [/td][td=1,1,199]三通道(3入3出)仅适合无源隔离器的选项 [/td][/tr][tr][td=1,1,86]7 [/td][td=1,1,199]四通道(4入4出)仅适合无源隔离器的选项 [/td][/tr][/table]表3: 输入/输出信号代码及说明 [/td][/tr][tr][td=1,1,47]代码 [/td][td=2,1,588]说 明 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]0 [/td][td=1,1,341]零: 无通道,无输入/输出信号,或无重要功能选项 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]W [/td][td=1,1,341]无源开关接点 [/td][td=1,1,247]适合开关量的代码选择 开关量输出: 驱动现场设备的最大 电流输出有 35mA,45mA,60mA可供选择, 订货时需注明。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]J [/td][td=1,1,341]接近传感器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]S [/td][td=1,1,341]继电器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]T [/td][td=1,1,341]晶体管 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]P [/td][td=1,1,341]电平信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]A [/td][td=1,1,341]4~20mA [/td][td=1,1,247]适合直流信号输入/输出的代码选择 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]B [/td][td=1,1,341]0~20mA [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]C [/td][td=1,1,341]1~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]D [/td][td=1,1,341]0~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]E [/td][td=1,1,341]0~10V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]Z [/td][td=1,1,341]其它指定的直流电流或电压信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]V [/td][td=1,1,341]直流电压信号,毫伏信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]F [/td][td=1,1,341]交流电流信号(0~1A; 0~2A; 0~5A;其它交流电流) [/td][td=1,1,247]适合交流电量信号输入代码选择, 订货时需注明输入的信号范围。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]G [/td][td=1,1,341]交流电压信号(0~100V; 0~250V; 0~300V;0~550V;其它交流电压) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]R [/td][td=1,1,341]热电阻输入 (Pt100、Cu50、Cu100等) [/td][td=1,1,247]订货时应写明输入的类型和分度号以及量程范围, 若未写明或没有特别指定的信息， 则产品发货 时默认的是出厂设定。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]H [/td][td=1,1,341]热电偶输入 (K、 E、S、B、R、T、J 等) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]M [/td][td=1,1,341]默认出厂设置 (热电阻 Pt100,0~200℃; 热电偶 K,0~1000℃) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]U [/td][td=1,1,341]热电阻/热电偶通用输入 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]K [/td][td=1,1,341]电阻信号(0~100Ω,0~300Ω,0~1KΩ, 0~10KΩ,其它量程) [/td][td=1,1,247]订货时需注明电阻值范围 [/td][td=1,1,38][/td][/tr][tr][td=4,1,673]例1: 需要双通道的直流信号隔离器，独立的直流电源供电，第一路输入4~20mA，第二路输入1~5V，第一路输出4~20mA，第二路输出1~5V。 则订货的型号及代码为: TA8212-ACAC-0 例2: 用于连接现场二线制智能变送器，需要隔离传输4~20mA和HART信号，回路供电方式。 单通道产品的订货型号及代码为: TA8121-A0A0-HT ；双通道产品的订货型号及代码为: TA8122-AAAA-HT 例3: 用于Pt100热电阻温度信号的隔离变送，变送输出的信号是4~20mA，独立的直流电源供电。 用户在订货时，请注明输入的热电阻分度号及测量温度范围, 例如 Pt100,0~300℃。 [align=left]单通道产品的订货型号及代码为: TA8511-R0A0-0 ；若选择带USB接口智能型产品,其型号及代码为:TA8511-R0A0-UB [/align][/td][/tr][/table][/font][/td][/tr][/table][table=98%][tr][td][align=center]TA8000信号隔离器[/align][/td][/tr][tr][td][/td][/tr][tr][td][img]http://www.ppzw.com/ubb/UploadFile/201012/201012041643142046.jpg[/img][/td][/tr][tr][td][/td][/tr][tr][td][font=Verdana] ·开关量输入隔离器 ·开关量输出隔离器 ·电源配电隔离器 ·直流电流或电压输入隔离器 ·热阻热偶输入智能温度变送器 ·通用输入智能温度变送器 ·符合HART协议的智能温度变送器 ·二线制回路供电型隔离器 ·高精度无源隔离器 ·含隔离功能的报警设定器 TA8000系列信号隔离器通用技术规格 TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 产品特点 产品标签粘贴部位 ◆ 模块化: 内部电路功能模块化。 ◆ 通道数：单通道; 双通道; 多通道; 一入二出; 一入多出。 ◆ 供电方式：独立的直流电源供电；回路供电。 ◆ 功能：给现场仪表配电；信号隔离传输；信号转换； 信号多路分配；报警设定。 ◆ 匹配信号及现场仪表： ·开关、接近开关输入 ·驱动阀门、指示灯等现场设备的电源输出 ·二线制、三线制变送器电流输入 ·支持HART通讯协议的二线制变送器电流输入 ·直流电流/电压信号输入、输出 ·频率信号输入 ·交流电量信号输入 ·热电偶、热电阻温度信号输入 结构及外形图 ◆仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 ◆接线端子：可插拔的接线端子。 ◆外形尺寸：22.5×99×114.5（mm） TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 ◆ 仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 TA8000 系列仪表型号及代码编制规则说明[table][tr][td=1,1,34]TA [/td][td=1,1,28]8 [/td][td=1,1,39][/td][td=1,1,23][/td][td=1,1,52]- [/td][td=1,1,30][/td][td=1,1,30][/td][td=1,1,23][/td][td=1,1,57]- [/td][/tr][tr][td=1,1,34]① [/td][td=1,1,28]② [/td][td=1,1,39]③ [/td][td=1,1,23]④ [/td][td=1,1,52]⑤ [/td][td=1,1,30]⑥ [/td][td=1,1,30]⑦ [/td][td=1,1,23]⑧ [/td][td=1,1,57]⑨ [/td][/tr][/table]①：本系列仪表命名为TA。 ②： 以“ 8 ”字开头, 与后边的三位数字 构成8000系列隔离器。 ③： 产品类型 (见表1) ④： 通道数 (见表2) ⑤： 第一路输入 (见表3) ⑥： 第二路输入 (见表3, 无第二路输入, 代码为“ 0 ”) ⑦： 第一路输出 (见表3) ⑧： 第二路输出 (见表3, 无第二路输出, 代码为“ 0 ”) ⑨： 特规功能 (见表4,除有特别说明的以外,如果没有任何特殊功能的产品,则不选择此项代码) 表一产品类型[table][tr][td=4,1,673][table][tr][td=1,1,45]代码 [/td][td=1,1,282]说 明 [/td][td=1,1,72]供电方式 [/td][/tr][tr][td=1,1,45]o1 [/td][td=1,1,282]开关量输入(有线路故障检测功能 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o2 [/td][td=1,1,282]开关量输入((1入2出, 特殊的) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o6 [/td][td=1,1,282]开关量输出(单通道, 双通道 可选 ) (允许控制开关 [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o7 [/td][td=1,1,282]开关量输出直接连在直流电源回路上) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]11 [/td][td=1,1,282]变送器、电流源输入 (单通道, 双通道, 1入2出 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]12 [/td][td=1,1,282]二线制变送器输入(回路供电 ,支持HART信号) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]13 [/td][td=1,1,282]二线制变送器输入(支持HART信号 可选 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]14 [/td][td=1,1,282]变送器、电流源输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]15 [/td][td=1,1,282]变送器、电流源输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]21 [/td][td=1,1,282]直流信号输入(单通道, 双通道, 1入2出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]22 [/td][td=1,1,282]直流信号输入(单通道, 双通道 可选) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]24 [/td][td=1,1,282]直流信号输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]26 [/td][td=1,1,282]直流电压信号输入 (向现场仪表配电,1~5V,0~5V,0~10V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]27 [/td][td=1,1,282]直流电压信号输入(向现场仪表配电,-0~10mV,0~1V,0~2V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]28 [/td][td=1,1,282]直流毫伏信号输入(毫伏输入/毫伏输出) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]31 [/td][td=1,1,282]无源隔离器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]32 [/td][td=1,1,282]无源隔离器(4~20mA , 支持HART信号) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]33 [/td][td=1,1,282]电流信号输出(驱动现场电气转换器,阀门定位器 ,0/4~20mA输入,0/4~20mA输出,输出负载≤680Ω) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]34 [/td][td=1,1,282]电压或电流信号输出 (0~5 V,0~10V,0~20mA输入; 0~5 V,0~10V,0~20mA输出, 输出配电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]36 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器(给变送器配电,支持HART信号传输 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]37 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]38 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]41 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]42 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]51 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]52 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]53 [/td][td=1,1,282]热电阻输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]56 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]57 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]61 [/td][td=1,1,282]热电阻/热电偶通用输入 (USB接口,智能型 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]62 [/td][td=1,1,282]热电阻/热电偶通用输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]66 [/td][td=1,1,282]电阻/电位器输入(电阻值输入; 4~20m A或1~5V 输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]71 [/td][td=1,1,282]变送器、电流源输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]72 [/td][td=1,1,282]直流电流信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]73 [/td][td=1,1,282]直流电压信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]74 [/td][td=1,1,282]热电阻输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]75 [/td][td=1,1,282]热电偶输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][/table]TA8000 series[table][tr][td=2,1,172]表2通道数 [/td][/tr][tr][td=1,1,86]代码 [/td][td=1,1,199]说 明 [/td][/tr][tr][td=1,1,86]1 [/td][td=1,1,199]单通道(1入1出) [/td][/tr][tr][td=1,1,86]2 [/td][td=1,1,199]双通道(2入2出) [/td][/tr][tr][td=1,1,86]3 [/td][td=1,1,199]1入2出 [/td][/tr][tr][td=1,1,86]4 [/td][td=1,1,199]1入3出 [/td][/tr][tr][td=1,1,86]5 [/td][td=1,1,199]1入4出 [/td][/tr][tr][td=1,1,86]6 [/td][td=1,1,199]三通道(3入3出)仅适合无源隔离器的选项 [/td][/tr][tr][td=1,1,86]7 [/td][td=1,1,199]四通道(4入4出)仅适合无源隔离器的选项 [/td][/tr][/table]表3: 输入/输出信号代码及说明 [/td][/tr][tr][td=1,1,47]代码 [/td][td=2,1,588]说 明 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]0 [/td][td=1,1,341]零: 无通道,无输入/输出信号,或无重要功能选项 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]W [/td][td=1,1,341]无源开关接点 [/td][td=1,1,247]适合开关量的代码选择 开关量输出: 驱动现场设备的最大 电流输出有 35mA,45mA,60mA可供选择, 订货时需注明。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]J [/td][td=1,1,341]接近传感器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]S [/td][td=1,1,341]继电器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]T [/td][td=1,1,341]晶体管 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]P [/td][td=1,1,341]电平信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]A [/td][td=1,1,341]4~20mA [/td][td=1,1,247]适合直流信号输入/输出的代码选择 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]B [/td][td=1,1,341]0~20mA [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]C [/td][td=1,1,341]1~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]D [/td][td=1,1,341]0~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]E [/td][td=1,1,341]0~10V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]Z [/td][td=1,1,341]其它指定的直流电流或电压信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]V [/td][td=1,1,341]直流电压信号,毫伏信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]F [/td][td=1,1,341]交流电流信号(0~1A; 0~2A; 0~5A;其它交流电流) [/td][td=1,1,247]适合交流电量信号输入代码选择, 订货时需注明输入的信号范围。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]G [/td][td=1,1,341]交流电压信号(0~100V; 0~250V; 0~300V;0~550V;其它交流电压) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]R [/td][td=1,1,341]热电阻输入 (Pt100、Cu50、Cu100等) [/td][td=1,1,247]订货时应写明输入的类型和分度号以及量程范围, 若未写明或没有特别指定的信息， 则产品发货 时默认的是出厂设定。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]H [/td][td=1,1,341]热电偶输入 (K、 E、S、B、R、T、J 等) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]M [/td][td=1,1,341]默认出厂设置 (热电阻 Pt100,0~200℃; 热电偶 K,0~1000℃) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]U [/td][td=1,1,341]热电阻/热电偶通用输入 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]K [/td][td=1,1,341]电阻信号(0~100Ω,0~300Ω,0~1KΩ, 0~10KΩ,其它量程) [/td][td=1,1,247]订货时需注明电阻值范围 [/td][td=1,1,38][/td][/tr][tr][td=4,1,673]例1: 需要双通道的直流信号隔离器，独立的直流电源供电，第一路输入4~20mA，第二路输入1~5V，第一路输出4~20mA，第二路输出1~5V。 则订货的型号及代码为: TA8212-ACAC-0 例2: 用于连接现场二线制智能变送器，需要隔离传输4~20mA和HART信号，回路供电方式。 单通道产品的订货型号及代码为: TA8121-A0A0-HT ；双通道产品的订货型号及代码为: TA8122-AAAA-HT 例3: 用于Pt100热电阻温度信号的隔离变送，变送输出的信号是4~20mA，独立的直流电源供电。 用户在订货时，请注明输入的热电阻分度号及测量温度范围, 例如 Pt100,0~300℃。 [align=left]单通道产品的订货型号及代码为: TA8511-R0A0-0 ；若选择带USB接口智能型产品,其型号及代码为:TA8511-R0A0-UB [/align][/td][/tr][/table][/font][/td][/tr][/table][table=98%][tr][td][align=center]TA8000信号隔离器[/align][/td][/tr][tr][td][/td][/tr][tr][td][img]http://www.ppzw.com/ubb/UploadFile/201012/201012041643142046.jpg[/img][/td][/tr][tr][td][/td][/tr][tr][td][font=Verdana] ·开关量输入隔离器 ·开关量输出隔离器 ·电源配电隔离器 ·直流电流或电压输入隔离器 ·热阻热偶输入智能温度变送器 ·通用输入智能温度变送器 ·符合HART协议的智能温度变送器 ·二线制回路供电型隔离器 ·高精度无源隔离器 ·含隔离功能的报警设定器 TA8000系列信号隔离器通用技术规格 TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 产品特点 产品标签粘贴部位 ◆ 模块化: 内部电路功能模块化。 ◆ 通道数：单通道; 双通道; 多通道; 一入二出; 一入多出。 ◆ 供电方式：独立的直流电源供电；回路供电。 ◆ 功能：给现场仪表配电；信号隔离传输；信号转换； 信号多路分配；报警设定。 ◆ 匹配信号及现场仪表： ·开关、接近开关输入 ·驱动阀门、指示灯等现场设备的电源输出 ·二线制、三线制变送器电流输入 ·支持HART通讯协议的二线制变送器电流输入 ·直流电流/电压信号输入、输出 ·频率信号输入 ·交流电量信号输入 ·热电偶、热电阻温度信号输入 结构及外形图 ◆仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 ◆接线端子：可插拔的接线端子。 ◆外形尺寸：22.5×99×114.5（mm） TA8000系列产品是我公司开发的适合于非防爆领域应用， 用于连接工业现场仪表与控制室之间的电气接口设备。它 通过可靠隔离技术，有效解决工业自动化控制系统现场干 扰问题, 保证系统的稳定性和可靠运行。TA8000系列产品 具备多种类型规格可供选择,基本满足自控系统中各种信号 的隔离、配电、转换、分配、报警设定等功能要求。 ◆ 仪表结构：卡装式结构, PC(聚碳酸脂)+ABS材质壳体。 TA8000 系列仪表型号及代码编制规则说明[table][tr][td=1,1,34]TA [/td][td=1,1,28]8 [/td][td=1,1,39][/td][td=1,1,23][/td][td=1,1,52]- [/td][td=1,1,30][/td][td=1,1,30][/td][td=1,1,23][/td][td=1,1,57]- [/td][/tr][tr][td=1,1,34]① [/td][td=1,1,28]② [/td][td=1,1,39]③ [/td][td=1,1,23]④ [/td][td=1,1,52]⑤ [/td][td=1,1,30]⑥ [/td][td=1,1,30]⑦ [/td][td=1,1,23]⑧ [/td][td=1,1,57]⑨ [/td][/tr][/table]①：本系列仪表命名为TA。 ②： 以“ 8 ”字开头, 与后边的三位数字 构成8000系列隔离器。 ③： 产品类型 (见表1) ④： 通道数 (见表2) ⑤： 第一路输入 (见表3) ⑥： 第二路输入 (见表3, 无第二路输入, 代码为“ 0 ”) ⑦： 第一路输出 (见表3) ⑧： 第二路输出 (见表3, 无第二路输出, 代码为“ 0 ”) ⑨： 特规功能 (见表4,除有特别说明的以外,如果没有任何特殊功能的产品,则不选择此项代码) 表一产品类型[table][tr][td=4,1,673][table][tr][td=1,1,45]代码 [/td][td=1,1,282]说 明 [/td][td=1,1,72]供电方式 [/td][/tr][tr][td=1,1,45]o1 [/td][td=1,1,282]开关量输入(有线路故障检测功能 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o2 [/td][td=1,1,282]开关量输入((1入2出, 特殊的) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o6 [/td][td=1,1,282]开关量输出(单通道, 双通道 可选 ) (允许控制开关 [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]o7 [/td][td=1,1,282]开关量输出直接连在直流电源回路上) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]11 [/td][td=1,1,282]变送器、电流源输入 (单通道, 双通道, 1入2出 可选) [/td][td=1,1,72]独立供电 [/td][/tr][tr][td=1,1,45]12 [/td][td=1,1,282]二线制变送器输入(回路供电 ,支持HART信号) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]13 [/td][td=1,1,282]二线制变送器输入(支持HART信号 可选 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]14 [/td][td=1,1,282]变送器、电流源输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]15 [/td][td=1,1,282]变送器、电流源输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]21 [/td][td=1,1,282]直流信号输入(单通道, 双通道, 1入2出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]22 [/td][td=1,1,282]直流信号输入(单通道, 双通道 可选) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]24 [/td][td=1,1,282]直流信号输入(有1入3出,1入4出 可选) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]26 [/td][td=1,1,282]直流电压信号输入 (向现场仪表配电,1~5V,0~5V,0~10V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]27 [/td][td=1,1,282]直流电压信号输入(向现场仪表配电,-0~10mV,0~1V,0~2V输入/4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]28 [/td][td=1,1,282]直流毫伏信号输入(毫伏输入/毫伏输出) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]31 [/td][td=1,1,282]无源隔离器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]32 [/td][td=1,1,282]无源隔离器(4~20mA , 支持HART信号) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]33 [/td][td=1,1,282]电流信号输出(驱动现场电气转换器,阀门定位器 ,0/4~20mA输入,0/4~20mA输出,输出负载≤680Ω) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]34 [/td][td=1,1,282]电压或电流信号输出 (0~5 V,0~10V,0~20mA输入; 0~5 V,0~10V,0~20mA输出, 输出配电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]36 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器(给变送器配电,支持HART信号传输 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]37 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]38 [/td][td=1,1,282]集检测和操作于一体的双回路信号隔离器( 4~20mA隔离传输 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]41 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]42 [/td][td=1,1,282]频率信号输入(频率信号输入; 4~20mA或1~5V输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]51 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]52 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]53 [/td][td=1,1,282]热电阻输入(独立供电, 并支持输出回路供电) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]56 [/td][td=1,1,282]热电阻输入(有标准 固定型 、USB接口智 能型 可选 ) (有标准固定型、USB接口智能型、HART编程设定型 可选 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]57 [/td][td=1,1,282]热电阻输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]61 [/td][td=1,1,282]热电阻/热电偶通用输入 (USB接口,智能型 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]62 [/td][td=1,1,282]热电阻/热电偶通用输入 [/td][td=1,1,72]回路供电 [/td][/tr][tr][td=1,1,45]66 [/td][td=1,1,282]电阻/电位器输入(电阻值输入; 4~20m A或1~5V 输出 ) [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]71 [/td][td=1,1,282]变送器、电流源输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]72 [/td][td=1,1,282]直流电流信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]73 [/td][td=1,1,282]直流电压信号输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]74 [/td][td=1,1,282]热电阻输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][tr][td=1,1,45]75 [/td][td=1,1,282]热电偶输入隔离报警设定器 [/td][td=1,1,72][/td][/tr][/table]TA8000 series[table][tr][td=2,1,172]表2通道数 [/td][/tr][tr][td=1,1,86]代码 [/td][td=1,1,199]说 明 [/td][/tr][tr][td=1,1,86]1 [/td][td=1,1,199]单通道(1入1出) [/td][/tr][tr][td=1,1,86]2 [/td][td=1,1,199]双通道(2入2出) [/td][/tr][tr][td=1,1,86]3 [/td][td=1,1,199]1入2出 [/td][/tr][tr][td=1,1,86]4 [/td][td=1,1,199]1入3出 [/td][/tr][tr][td=1,1,86]5 [/td][td=1,1,199]1入4出 [/td][/tr][tr][td=1,1,86]6 [/td][td=1,1,199]三通道(3入3出)仅适合无源隔离器的选项 [/td][/tr][tr][td=1,1,86]7 [/td][td=1,1,199]四通道(4入4出)仅适合无源隔离器的选项 [/td][/tr][/table]表3: 输入/输出信号代码及说明 [/td][/tr][tr][td=1,1,47]代码 [/td][td=2,1,588]说 明 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]0 [/td][td=1,1,341]零: 无通道,无输入/输出信号,或无重要功能选项 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]W [/td][td=1,1,341]无源开关接点 [/td][td=1,1,247]适合开关量的代码选择 开关量输出: 驱动现场设备的最大 电流输出有 35mA,45mA,60mA可供选择, 订货时需注明。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]J [/td][td=1,1,341]接近传感器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]S [/td][td=1,1,341]继电器 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]T [/td][td=1,1,341]晶体管 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]P [/td][td=1,1,341]电平信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]A [/td][td=1,1,341]4~20mA [/td][td=1,1,247]适合直流信号输入/输出的代码选择 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]B [/td][td=1,1,341]0~20mA [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]C [/td][td=1,1,341]1~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]D [/td][td=1,1,341]0~5V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]E [/td][td=1,1,341]0~10V [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]Z [/td][td=1,1,341]其它指定的直流电流或电压信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]V [/td][td=1,1,341]直流电压信号,毫伏信号 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]F [/td][td=1,1,341]交流电流信号(0~1A; 0~2A; 0~5A;其它交流电流) [/td][td=1,1,247]适合交流电量信号输入代码选择, 订货时需注明输入的信号范围。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]G [/td][td=1,1,341]交流电压信号(0~100V; 0~250V; 0~300V;0~550V;其它交流电压) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]R [/td][td=1,1,341]热电阻输入 (Pt100、Cu50、Cu100等) [/td][td=1,1,247]订货时应写明输入的类型和分度号以及量程范围, 若未写明或没有特别指定的信息， 则产品发货 时默认的是出厂设定。 [/td][td=1,1,38][/td][/tr][tr][td=1,1,47]H [/td][td=1,1,341]热电偶输入 (K、 E、S、B、R、T、J 等) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]M [/td][td=1,1,341]默认出厂设置 (热电阻 Pt100,0~200℃; 热电偶 K,0~1000℃) [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]U [/td][td=1,1,341]热电阻/热电偶通用输入 [/td][td=1,1,247][/td][td=1,1,38][/td][/tr][tr][td=1,1,47]K [/td][td=1,1,341]电阻信号(0~100Ω,0~300Ω,0~1KΩ, 0~10KΩ,其它量程) [/td][td=1,1,247]订货时需注明电阻值范围 [/td][td=1,1,38][/td][/tr][tr][td=4,1,673]例1: 需要双通道的直流信号隔离器，独立的直流电源供电，第一路输入4~20mA，第二路输入1~5V，第一路输出4~20mA，第二路输出1~5V。 则订货的型号及代码为: TA8212-ACAC-0 例2: 用于连接现场二线制智能变送器，需要隔离传输4~20mA和HART信号，回路供电方式。 单通道产品的订货型号及代码为: TA8121-A0A0-HT ；双通道产品的订货型号及代码为: TA8122-AAAA-HT 例3: 用于Pt100热电阻温度信号的隔离变送，变送输出的信号是4~20mA，独立的直流电源供电。 用户在订货时，请注明输入的热电阻分度号及测量温度范围, 例如 Pt100,0~300℃。 [align=left]单通道产品的订货型号及代码为: TA8511-R0A0-0 ；若选择带USB接口智能型产品,其型号及代码为:TA8511-R0A0-UB [/align][/td][/tr][/table][/font][/td][/tr][/table]
